Ванны-печи для термической обработки мелких деталей

Существует много конструкций механизированных печей-ванн. В такие печи детали загружают с помощью проволочных корзин 1 (рис. 53), которые поддерживаются в ванне с помощью вращающейся крестовины 2. Полный оборот крестовина совершает в заранее установленный интервал времени.

Как только корзина сделает полный оборот, ее поднимает перебрасывающий механизм 4 и быстро поворачивает на 180°, опрокидывая над закалочным баком 7.

Таким образом, нагретые детали попадают в закалочный бак, в котором установлена сетка 6, поднимающаяся вручную поворотом рычага 5. В ванне имеется одни привод для вращения крестовины 3 и другой — для перебрасывающего механизма 8; оба привода связаны между собой электрической цепью и работают синхронно. Функции рабочего заключаются в загрузке очередной корзины и в выгрузке деталей из закалочного бака.

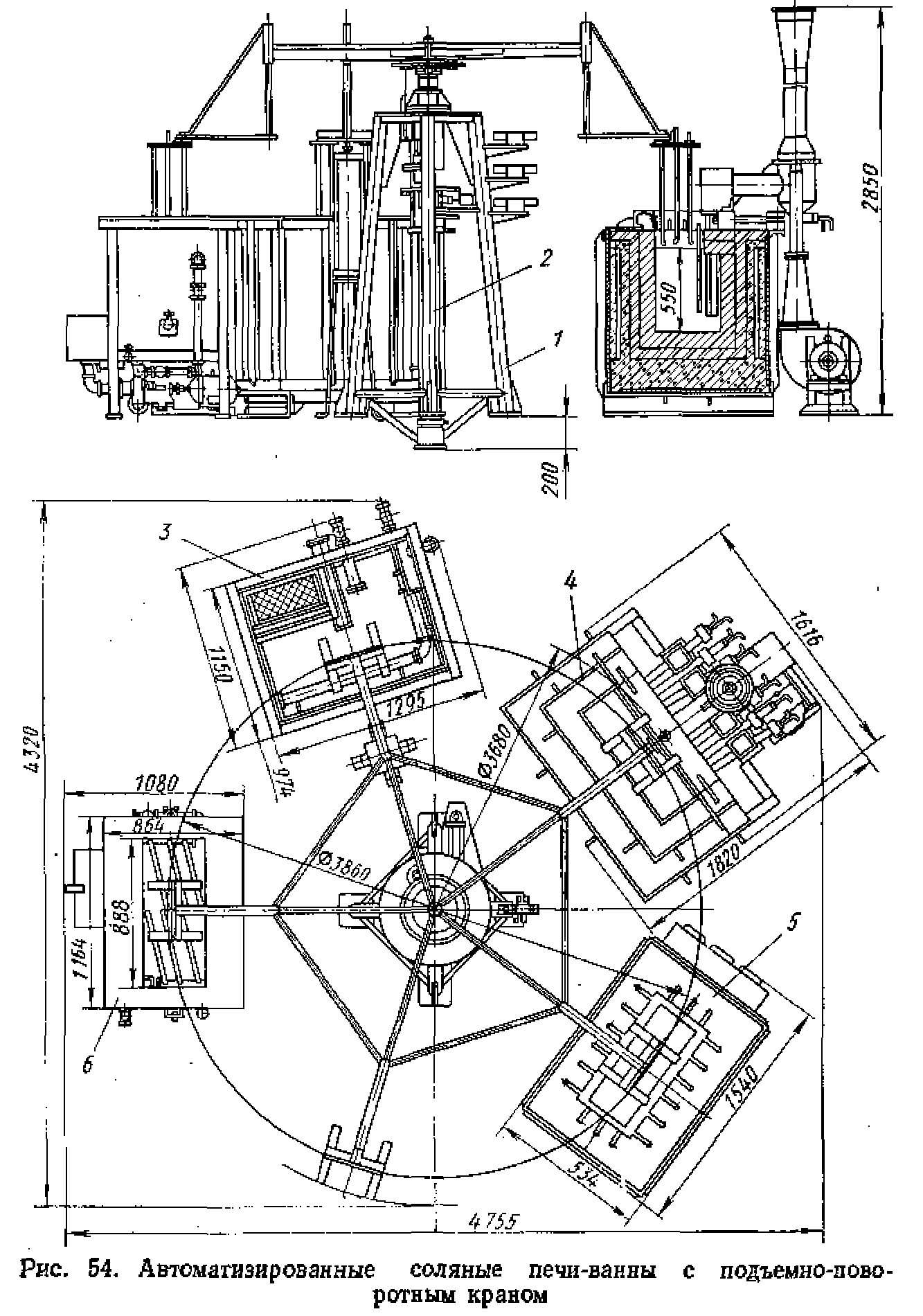

В другой конструкции, представляющей собой полностью механизированный и автоматизированный агрегат с индексом СВСА-35 х 2,5/8,5 (рис. 54), используется карусельное приспособь ление 1. Камера сушки 6, печь-ванна 3, закалочный бак 4 и моечный бак 5 расположены по окружности. Подвески или корзины переносятся с помощью подъемно-поворотного крана. Подъем осуществляется специальным пневмоцилиндром 2 с воздухораспределителем, управляемым через реле времени, Это обеспечивает выдержку закаленных деталей над .масляным баком для стекания масла. Такие агрегаты изготовляются Наманганским трансформаторным заводом. Габаритные размеры 4320 X 4755 X Х3050 мм, производительность 80 кг/ч. Это оборудование служит для термической обработки пружин, дисков и других деталей.
